Решение инженерно-технической задачи в среде Mathcad позволяет реализовать на компьютере математическую модель сердца, не вдаваясь в тонкости программирования.
Результатами моделирования являются графики изменения параметров моделирования во времени.
Графики изменений перемещений поршней от времени представлены на рисунках 4.8.1, 4.8.2, 4.8.3, 4.8.4.

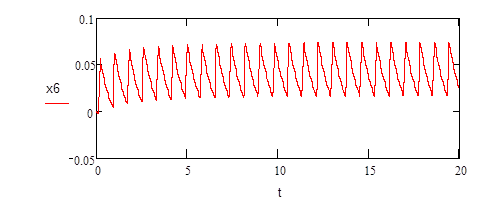

Рисунок 4.8.1- График изменения перемещения поршня от времени в полой вене
Рисунок 4.8.2- График изменения перемещения поршня от времени в правом предсердии
Рисунок 4.8.3- График изменения перемещения поршня от времени в правом желудочке
Рисунок 4.8.4- График изменения перемещения поршня от времени в легочной артерии
Графики изменения давлений в полостях представлены на рисунках: 4.8.5, 4.8.6, 4.8.7, 4.8.8.
Рисунок 4.7.5- График изменения давления от времени в полой вене
Рисунок 4.7.6- График изменения давления от времени в правом предсердии
Рисунок 4.7.7- График изменения давления от времени в правом желудочке
Рисунок 4.7.9- График изменения суммарного расхода крови от времени между телом полой веной
Рисунок 4.7.10- График изменения суммарного расхода крови от времени между полой веной и правым предсердием
Рисунок 4.7.11- График изменения суммарного расхода крови от времени между правым предсердием и правым желудочком
Рисунок 4.7.12- График изменения суммарного расхода крови от времени между правым желудочком и легочной артерией
Рисунок 4.7.13- График изменения суммарного расхода крови от времени между легочной артерией и легкими
Значения параметров получены с учетом действия сил со стороны авторегуляции (, ) сердца и значений, меняющихся в течение кардиоцикла, полученных от левой половины сердца.
Сравнив полученные результаты моделирования со значениями параметров сердца из физиологических данных можно сделать вывод, что разработанная модель сердца достаточно достоверно отражает качественный характер насосной деятельности сердца.
