Разработка расчетной схемы механико-гидравлической системы сердца

Учебные материалы / Устройство для регистрации ночной остановки дыхания / Моделирование насосной функции правой половины сердца / Разработка расчетной схемы механико-гидравлической системы сердца

В последнее время математическое моделирование широко применяется как один из научных методов изучения сердца.

сердце насосный авторегуляция электрический

Рисунок 4.2.1- Модель правого желудочка

- возбуждающая сила; - масса поршня; - площадь поршня; - давление в правом желудочке; - расход крови через полулунный клапан; -расход крови через двустворчатый клапан; - перемещение верхнего поршня, моделирующего воздействие со стороны электрической системы регуляции на левый желудочек; -диаметр полулунного клапана; - диаметр двустворчатого клапана; -коэффициент жесткости пружины; - давление в правом предсердии; - давление в легочной артерии.

Это особенно актуально при наблюдающемся росте заболеваний сердечно-сосудистой системы. Главное внимание уделяется моделированию механической, насосной деятельности сердца. Математическая модель сердца представляет собой систему уравнений, описывающих процессы функционирования сердца.

Основная роль в осуществлении насосной функции сердца принадлежит правому желудочку. Его цилиндрическая модель, функционирующая под воздействием электрических импульсов (имитирующих нервные импульсы возбуждения), показана на рисунке 4.2.1.

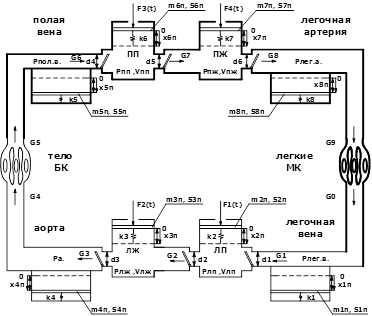

Расчетная схема механико-гидравлической системы сердца представлена на рисунке 4.2.2.

Рисунок 4.2.2- Расчетная схема механико-гидравлической системы сердца.

Сердце представлено в виде четырех цилиндров с дисковыми клапанами и поршнями. Каждая полость сердца имеет свои значения параметров. Дополнительными поршнями на пружинах моделируется жесткость сосудов.[21]
